용접 기호와 도면 표기

강구조에서 용접하는 부위는 크기가 대부분 작기 때문에 용접 정보를 전달하려면 약속된 표기방법을 익혀야만 합니다. 용접과 관련된 정보가 많기 때문에 도면 표기가 복잡하지만 가장 중요한 용접기호를 중심으로 표기하는 내용을 기억해 두면 될 것 같습니다.

▶ 강구조 접합부
▶ 용접의 종류

▶ 용접 수량 산출



용접의 도면 표기 방법

이 글은 2024년 12년에 개정된 KS ISO 2553:2019를 기준으로 작성되었습니다.

개정된 도면 표기방법에서는 두 가지 표기방법(시스템 A와 시스템 B)를 모두 인정하고 있습니다.

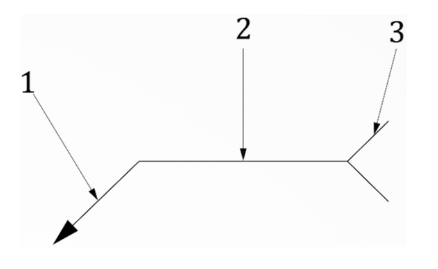

우선 기본 용접기호는 다음 세 가지 사항으로 구성됩니다.

1 : 화살표선

2 : 기준선

3 : 꼬리



화살표선으로 용접을 하고자 하는 부위를 가르키고, 화살표선을 꺽어서 수평으로 만든 기준선 위에 용접의 기호는 세부사항을 표시하게 됩니다.

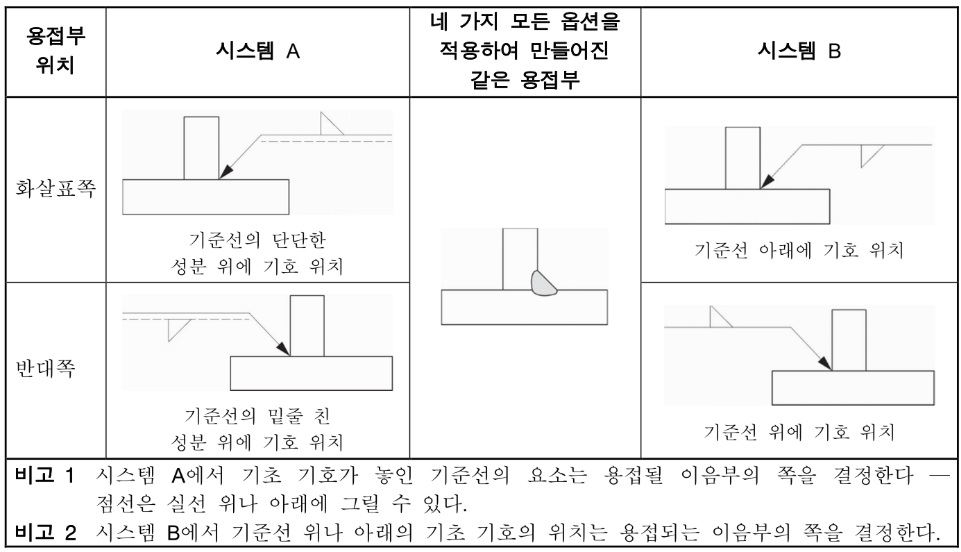

시스템 A와 시스템 B는 화살표가 가르키는 쪽을 지칭하는 방법에 차이가 있습니다. 아래 표에서 볼 수 있는 바와 같이 시스템 A와 시스템 B의 차이는 보조선의 사용 여부입니다. 여기서 화살표선이 가르키는 부위를 지칭하기 위해 어떤 방식으로 표기하는지가 중요합니다.  시스템 A에서는 보조선(점선)을 기준선 아래에 그은 후 기준선 위에 용접기호를 나타내는 방식이고, 시스템 B는 보조선을 사용하지 않는 대신 기준선 아래에 용접기호를 표기합니다.

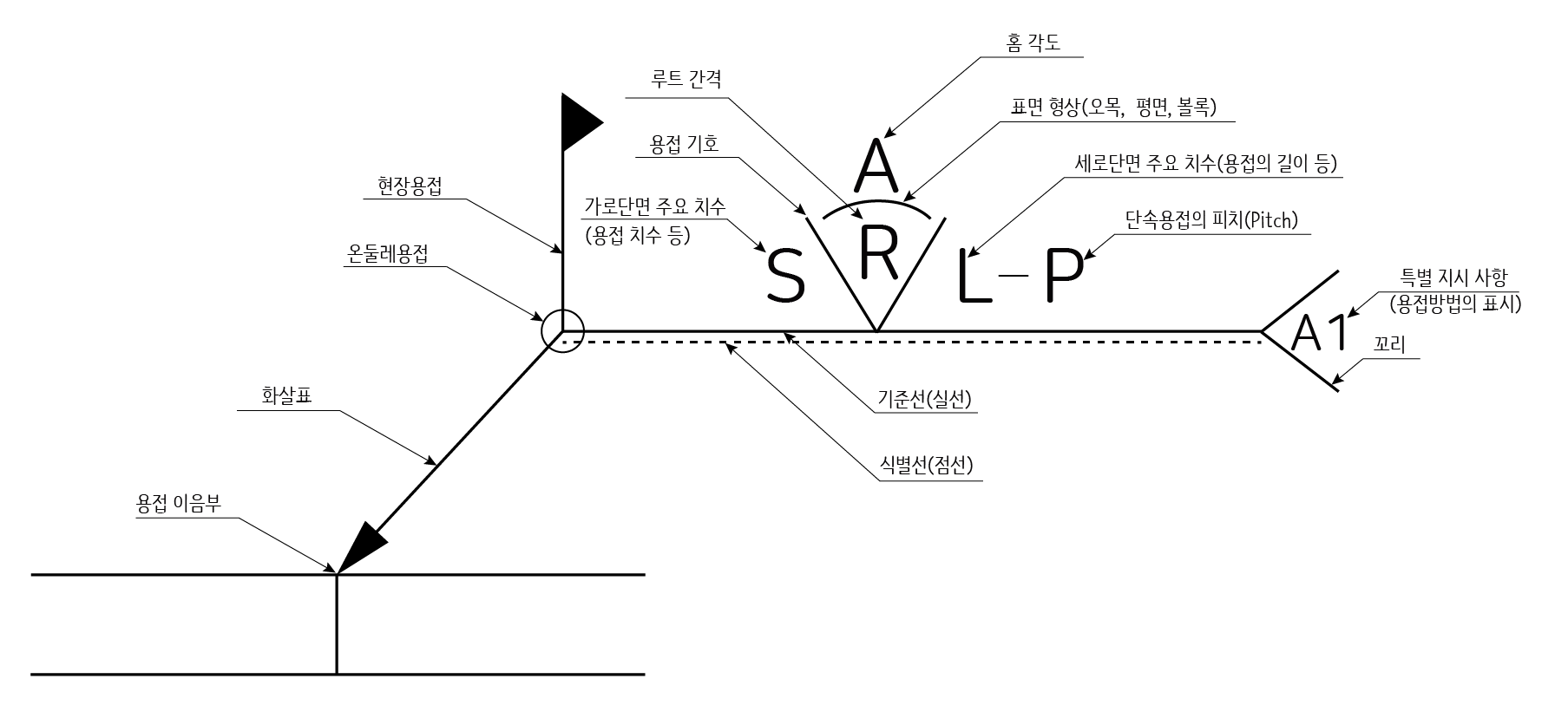

다음은 시스템 A방식으로 표시하는 것을 자세하게 나타낸 것입니다.

가장 기본이 되는 것은 경사진 화살표와 수평으로 그어진 기준선이며, 이 기준선 위에 도면 기호를 그려서 표시합니다. 시스템 A에서는 화살표가 가리키는 부위를 명확히 하기 위해 기준선을 실선으로 하고 식별선을 점선으로 하도록 정하고 있습니다. 최소한 용접부를 가리키는 화살표와 기준선, 용접기호가 있어야 합니다.

용접의 기호

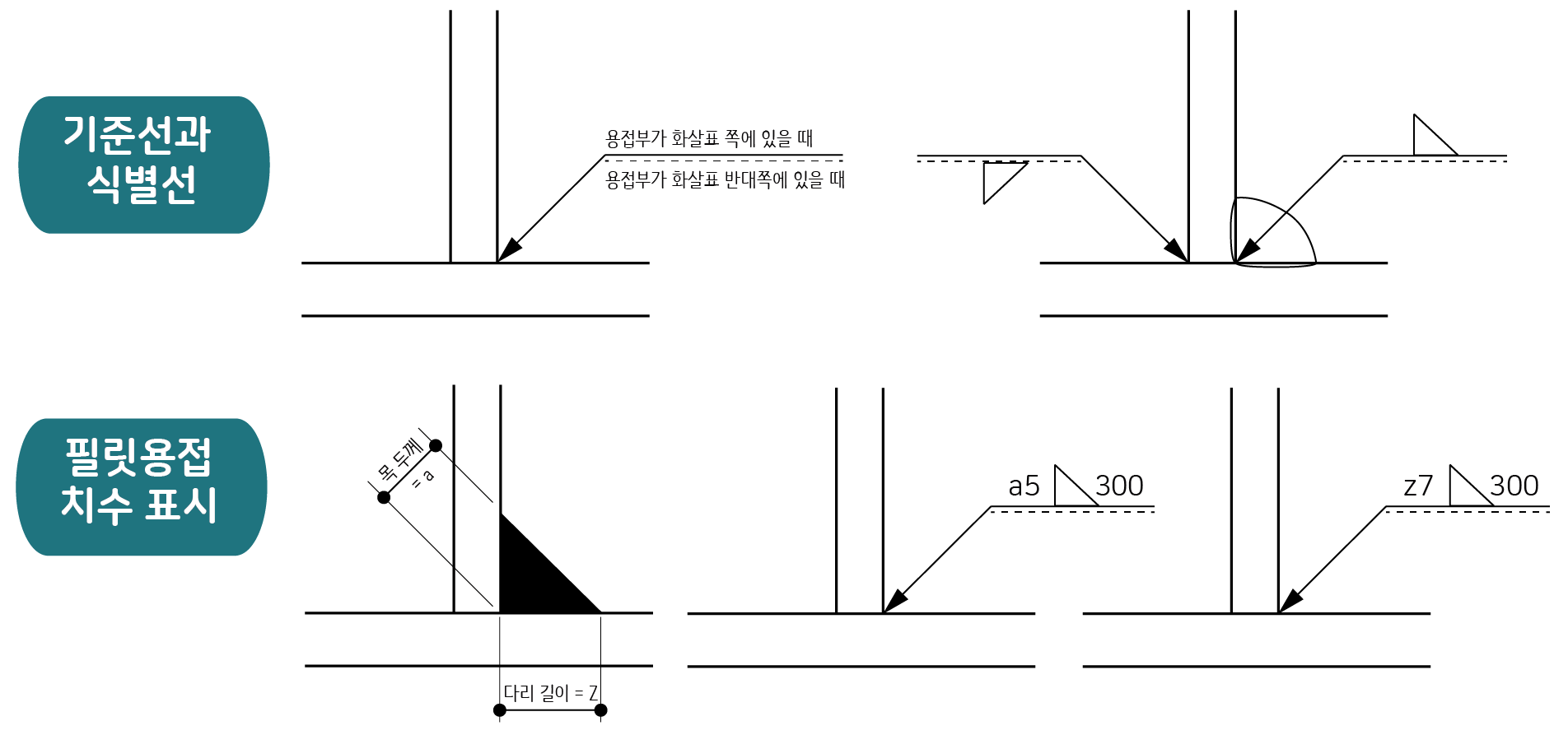

우선은 기준선과 식별선이 왜 필요한지 이해해야 합니다. 기준선(실선) 위에 용접 내용을 적으면 화살표가 가리키는 방향쪽에 용접하는 것을 의미합니다. 식별선(점선) 위에 용접기호를 나타내면 화살표가 가르키는 반대쪽에 용접하라는 뜻입니다. 그래서 아래 그림에서 우측상부에 있는 기호는 같은 용접방법을 기준선과 식별선에 따라 다르게 표시한 것입니다.

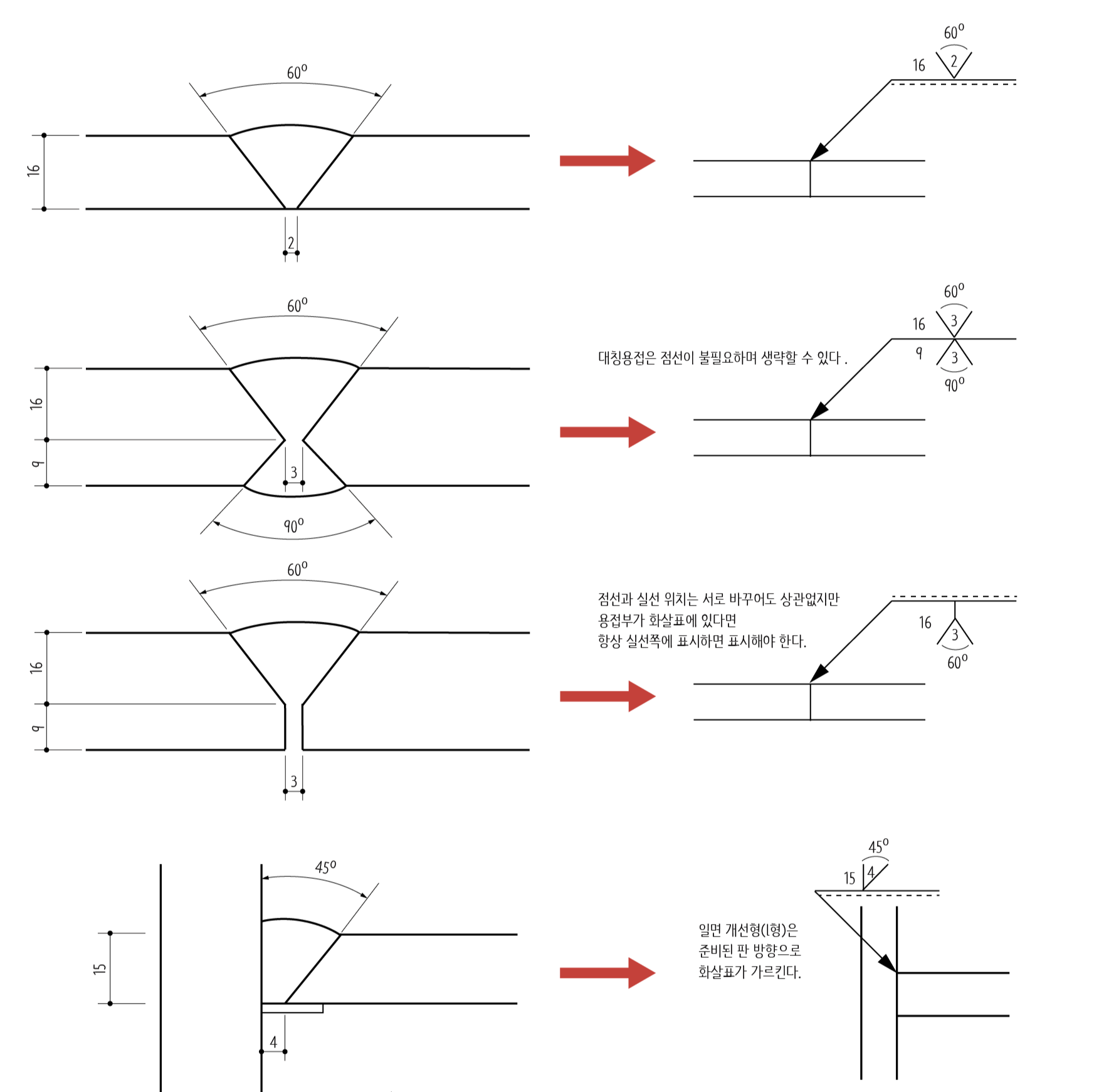

용접기호는 다양하게 표기할 수 있습니다. 다음 그림을 참고하시길 바랍니다.

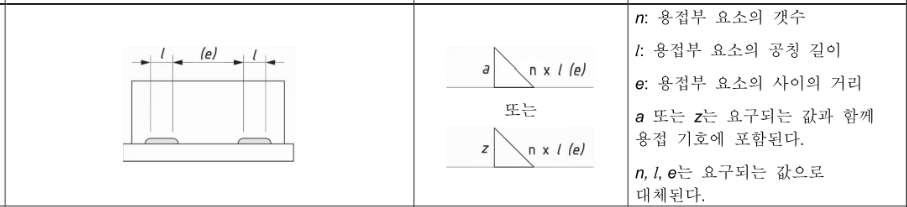

단속용접을 다음 방법으로 표기합니다.
