콘크리트 거푸집용 합판

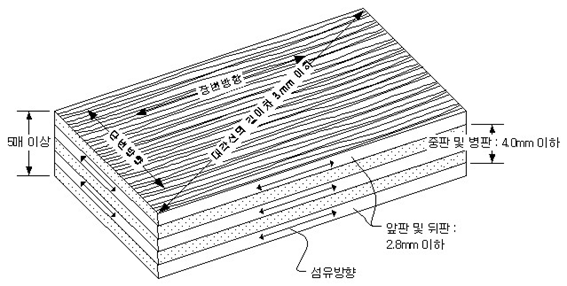

합판은 얇은판(단판)을 1장마다 섬유방향이 직교방향이 되도록 홀수겹(3,5,7,9, … 등)으로 겹쳐서 만든 판입니다. 이렇게 만들면 맨 바깥에 위치한 판의 섬유방향이 서로 일치하게 됩니다.





여기서는 콘크리트 거푸집공사에서 거푸집널로 많이 쓰이는 거푸집용 합판의 규격에 대해 살펴보겠습니다.



우선 아래의 동영상을 보시면 거푸집용 합판으로 어떻게 슬래브 거푸집널을 조립하는지 알 수 있습니다.







▶ 합판거푸집을 이용한 노출콘크리트의 시공



종류

우선 표면의 가공에 따라 일반 거푸집용 합판과 가공 거푸집용 합판으로 구분됩니다.

'일반'은 표면 어떤 가공처리도 하지 않은 내수 합판이며, '가공'은 주로 내수 처리를 위해 도장 또는 각종 피복 재료 등을 입힌 내수 합판입니다.



판면의 품질에 따라서는 특급과 1급으로 구분합니다.



모양 및 치수

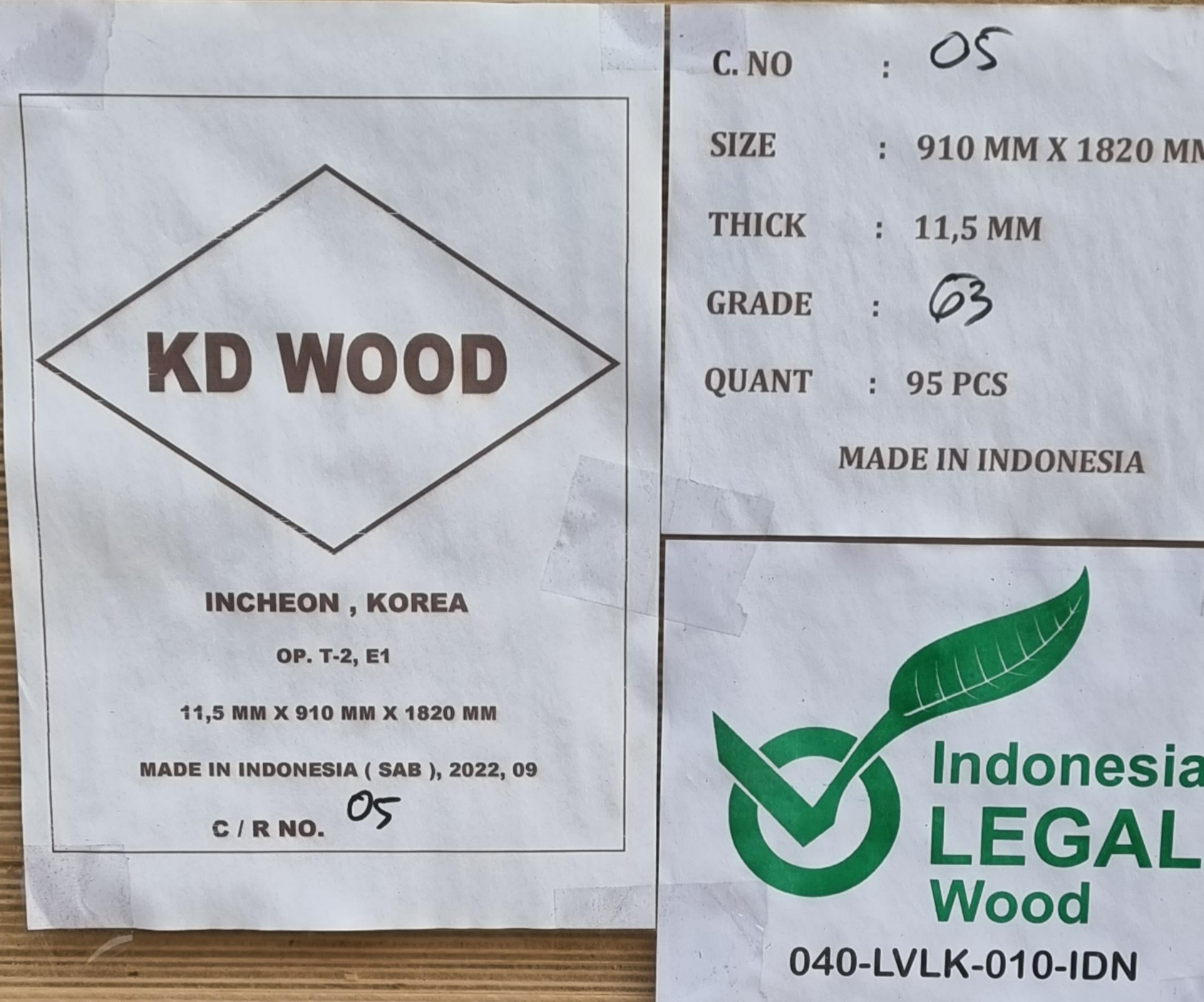

거푸집용으로 사용되는 합판는 두께에 따라 12, 15, 18mm 세 종류가 생산됩니다. 일반 건축물에는 12mm 합판이 주로 쓰이지만, 노출콘크리트 건축물에는 콘크리트 표면을 품질을 좋게 하기 위해 18mm가 쓰입니다.



두께 (mm)	단판 적층수 (layer)	너비	길이	허용차			직각도 (판면 대각선의 길이차, mm)
				두께 (%)	너비 (mm)	길이 (mm)
12.0	3겹 이상	900 910 1,200 1,220	1,800 1,820 2,400 2,440	±4.0	±2.0		3.0
15.0
18.0

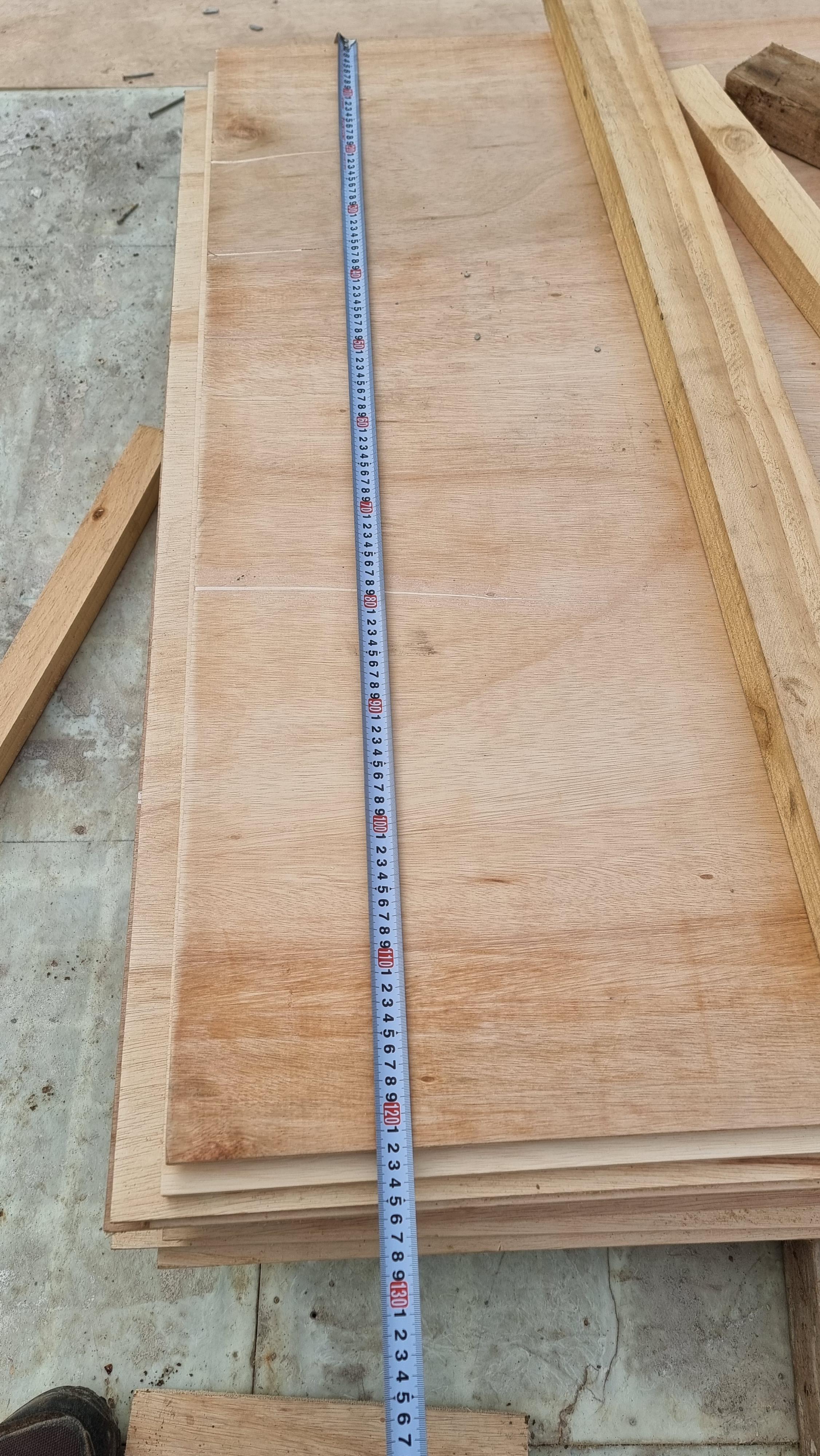

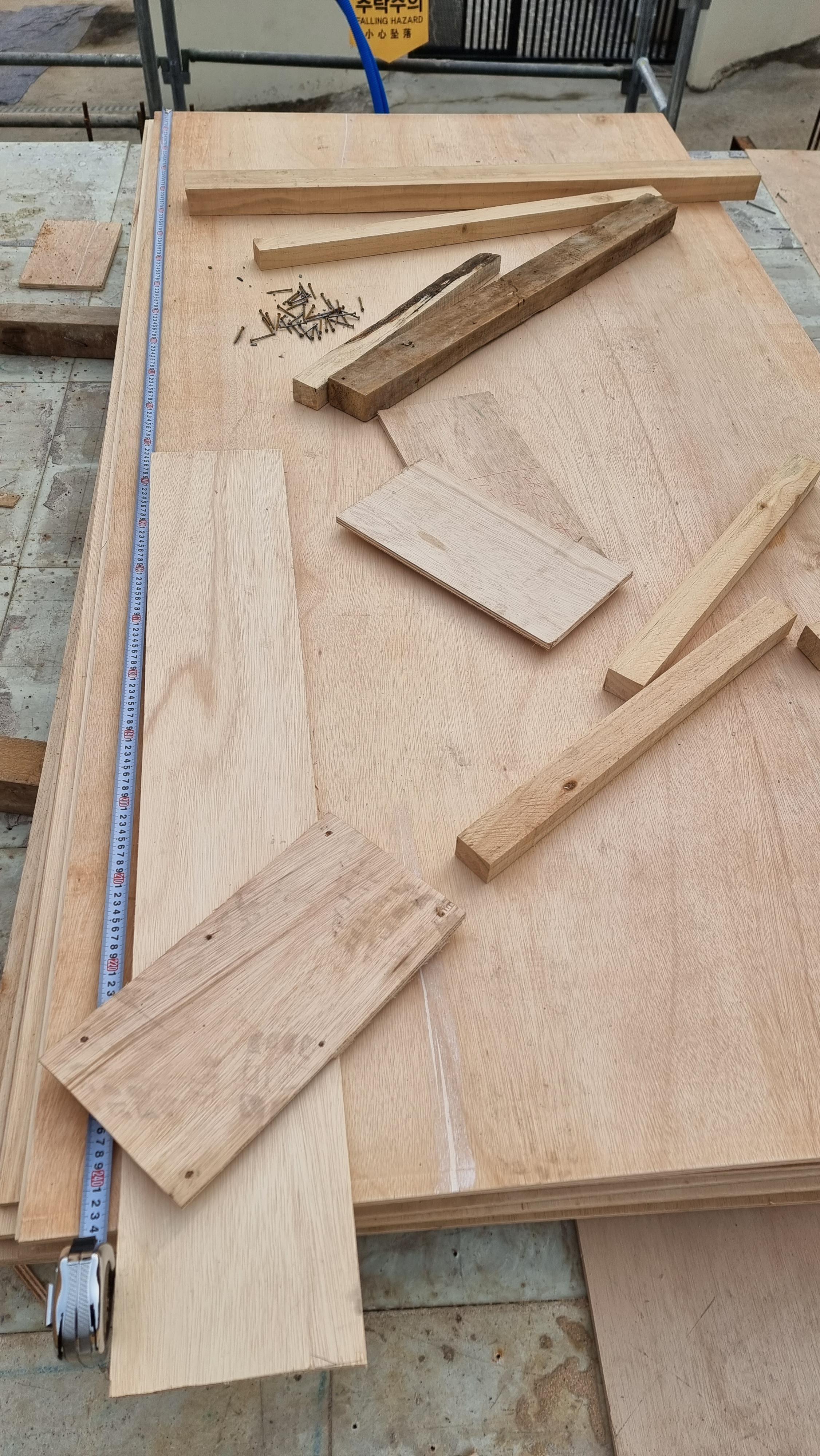

너비와 길이의 구성을 보면 네 종류가 많이 사용됩니다.

900×1,800/ 910×1,820/ 1,200×2,400/ 1,220×2,440

동영상을 보면 알 수 있듯이 사람이 들고 작업해야 하기 때문에 생산되는 크기가 한정될 수 밖에 없습니다.

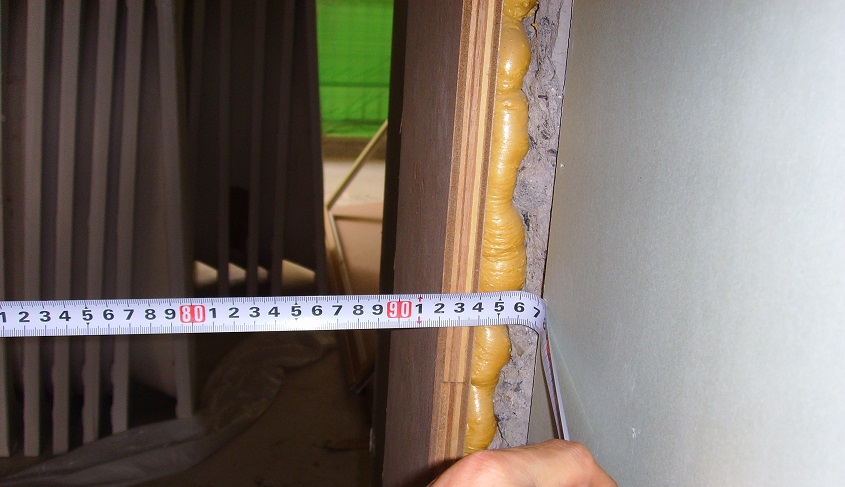

참고로 다음 사진은 목문틀에 사용된 18mm 합판입니다.





품질

합판의 품질은 함수율, 접착성 휨 강성 변형량 등 다양한 기준을 만족해야 합니다.

중요한 부분만을 보면 함수율은 13% 이하를 만족해야 하고, 힘 강성 변형량(mm)은 다음 기준을 만족해야 합니다.



두께	너비×길이
		특급	1급
12.0	900×1,800/ 910×1,820	13.5 미만	13.5 이상 27 이하
	1,200×2,400/ 1,220×2,440	10.5 미만	10.5 이상 21 이하
15.0	1,200×2,400/ 1,220×2,440	9.5 미만	9.5 이상 19 이하
18.0	1,200×2,400/ 1,220×2,440	8.5 미만	8.5 이상 17 이하



거푸집과 관련된 내용은 다음글을 참고하시기 바랍니다.

■ 유로폼(강제틀 합판 거푸집) 규격

■ 합성고분자플라스틱 거푸집 - 콘판넬

■ 거푸집공사 - 수평목(네모도)

■ 거푸집의 존치기간
