거푸집공사 - 수평목(네모도)

거푸집공사에서 빼놓을 수 없는 것이 수평목입니다. 수평목은 건축물의 높이를 맞추기 위해 거푸집 맨 아래부분에 설치하는 부재입니다. 수평목을 왜 설치하는지 살펴보겠습니다.



수평목이 필요한 이유

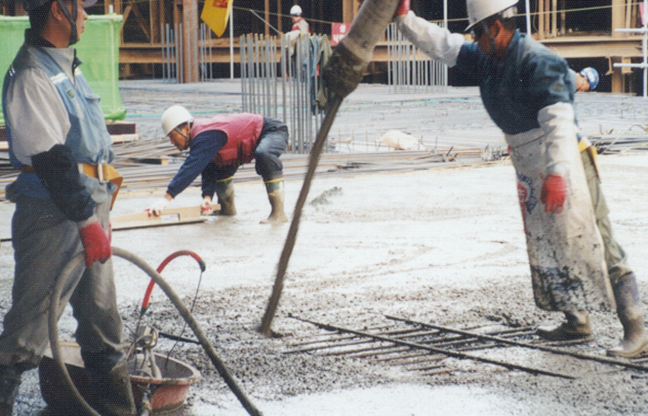

아래 사진처럼 콘크리트를 타설하면 타설면이 평평할 것 같지만 생각보다는 그렇지 않습니다.



좀 과장해서 나타내면 다음 그림처럼 타설면의 높낮이 차이가 발생합니다. 사실 정확하게 높이를 맞추어가면서 콘크리트를 타설할 수도 있지만 작업이 번거로울 수밖에 없습니다. 그래서 눈대중으로 평평하게 다듬기 때문에 아무래도 높이차이가 발생할 수밖에 없습니다.





그런데 이 상태 그대로 거푸집을 올리면 높이차이가 생길 수 밖에 없기 때문에 가장 높은 곳을 기준으로 높이가 같은 지점을 표시하고 높이를 일정하게 유지해야만 합니다. 위 그림에서 빨간색 점선으로 나타낸 부분처럼 같은 높이 지점을 철근에 표시하는 방법을 많이 사용합니다.

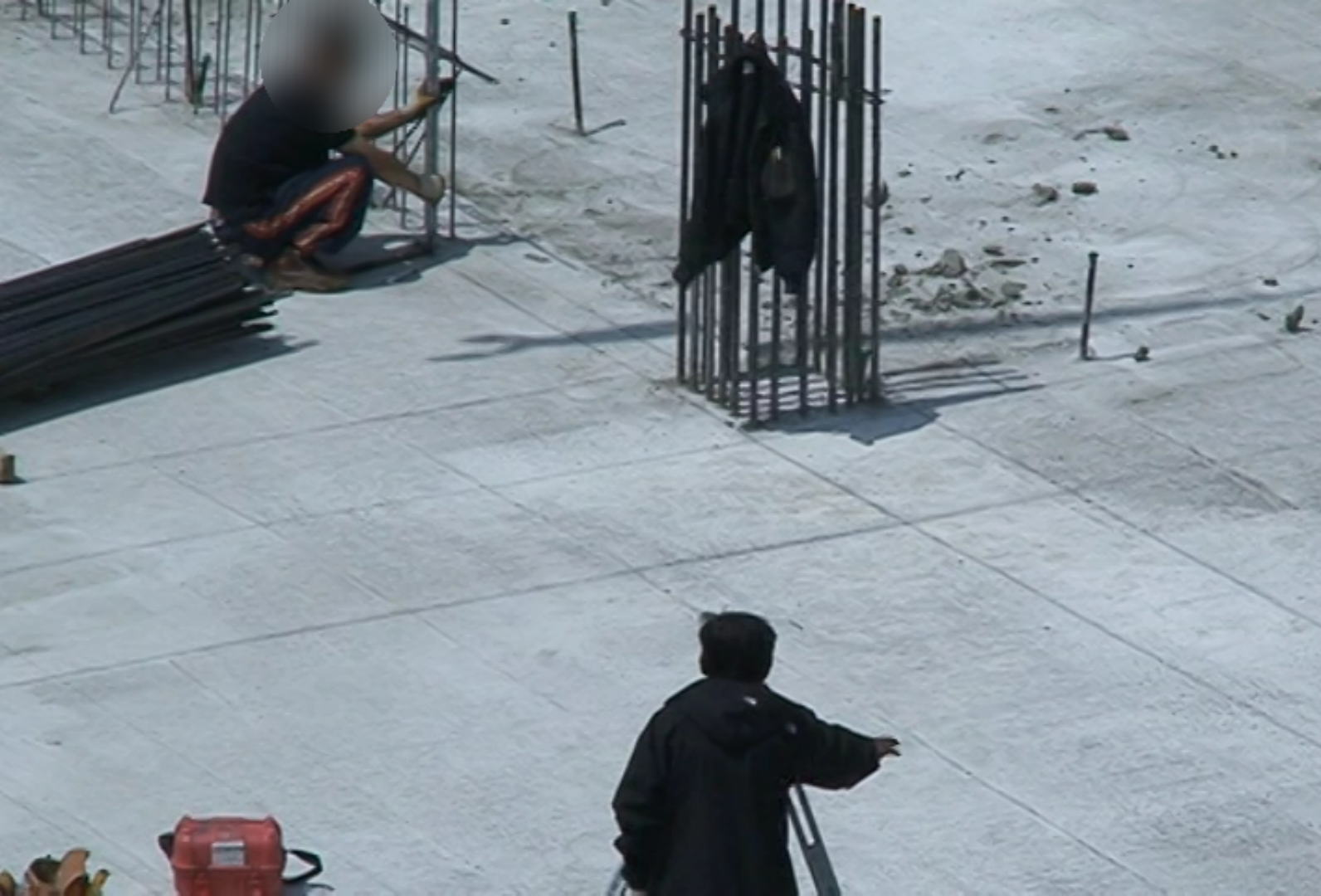

아래 사진을 보시면 레벨기를 이용해서 측량하는 장면을 보실 수 있습니다.



이렇게 철근에 높이가 같은 지점을 표시한 후에 거푸집의 높이를 일정하게 맞추기 위해 덧대는 부재가 수평목입니다.

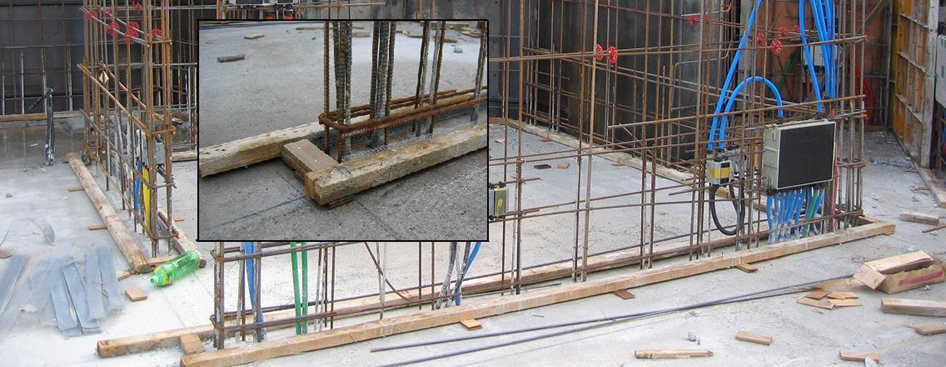

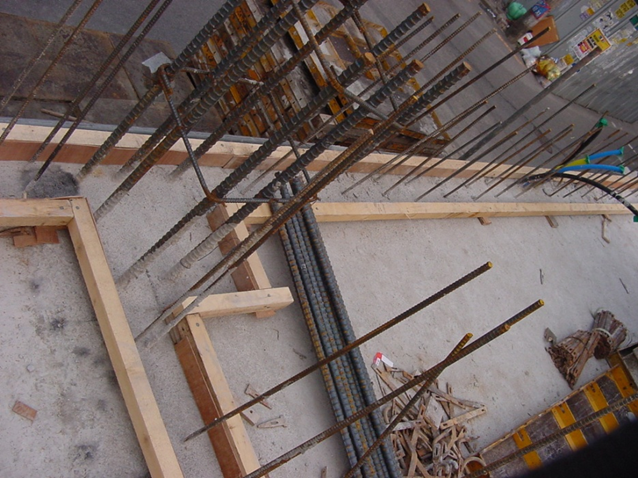

위 사진에 보시면 거푸집을 설치할 위치에 각목을 대놓은 것을 보실 수가 있습니다. 이것이 수평목입니다. 현장에서는 네모도라는 말을 많이 사용하는데, 일본식 용어로 한자로는 根元입니다. 거푸집의 '가장 밑부분에 설치하는 것'이라는 의미겠죠. 콘크리트의 높이차가 있기 때문에 각목아래에 끼워넣는 쐐기의 두께가 다른 것을 알 수 있습니다.

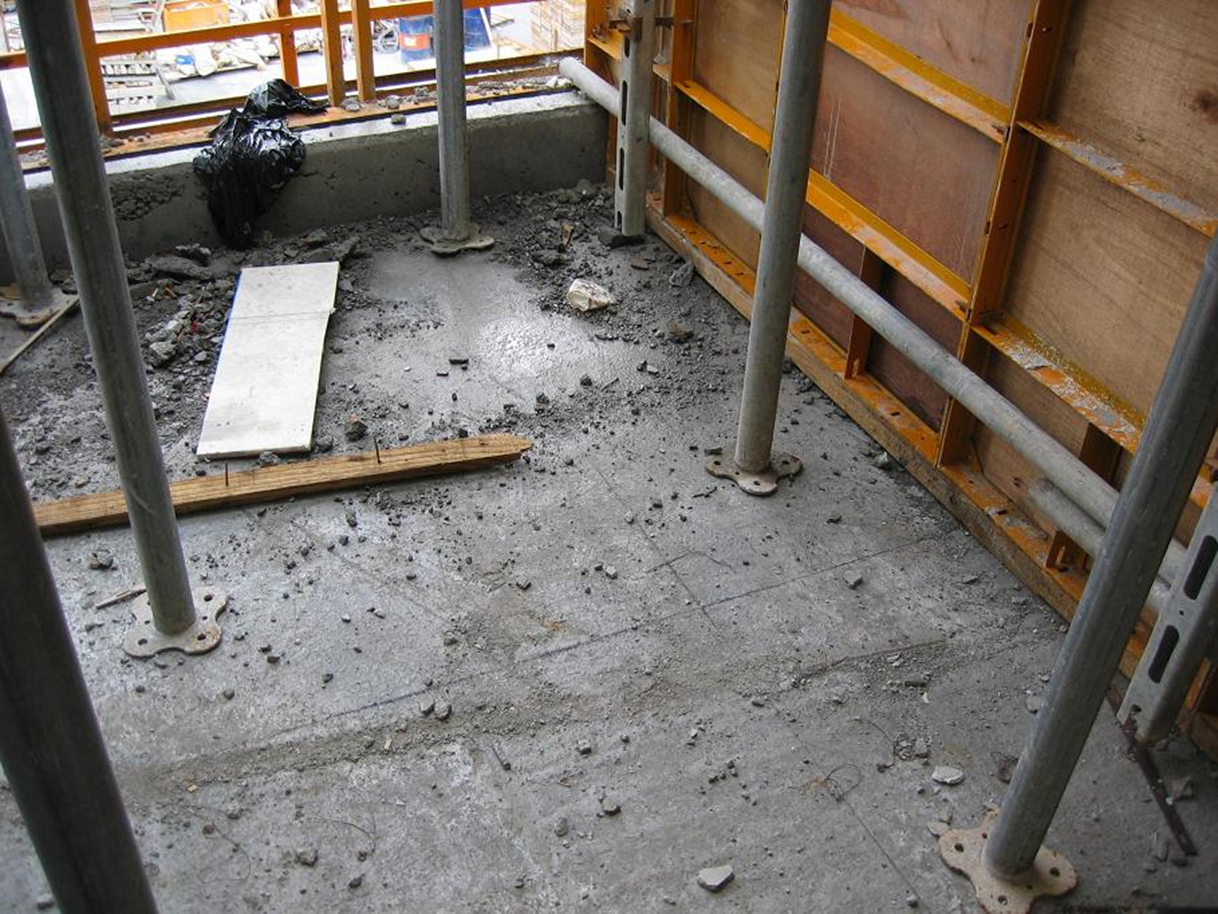

위 사진을 보시면 수평목 위에 유로폼 거푸집을 설치한 것을 보실 수 있습니다.



아파트 한 층의 높이는?

아파트는 유로폼을 2장 겹쳐서 벽체를 세웁니다. 유로폼의 높이가 1200이므로 두 장을 겹치면 2400이 되겠죠?





공동주택 표준바닥구조에서 벽식 슬래브의 두께는 210이므로, 수평목까지 같이 계산하면 다음과 같이 됩니다.



슬래브두께                           210
슬래브 거푸집 합판                12
높이 1200㎜ 유로폼 2장   2,400
수평목                                   48
합판                                       12
총합계(층고)                     2,682



시공하는 방식에 따라 약간의 차이가 있을 수 있지만 대략 2700이 아파트 한층의 높이가 됩니다.
