콘크리트의 고강도화와 탄성계수

최근 고층건물이 증가하면서 콘크리트도 고강도 콘크리트가 많이 사용되고 있습니다. 철근도 예전에는 SD400이 많이 쓰였지만 지금은 점점 SD500이 보편화되가고 있는 것 같습니다. 콘크리트가 고강도화가 되면 어떤 부분이 달라지는지 살펴보겠습니다.



콘크리트와 강재의 비교

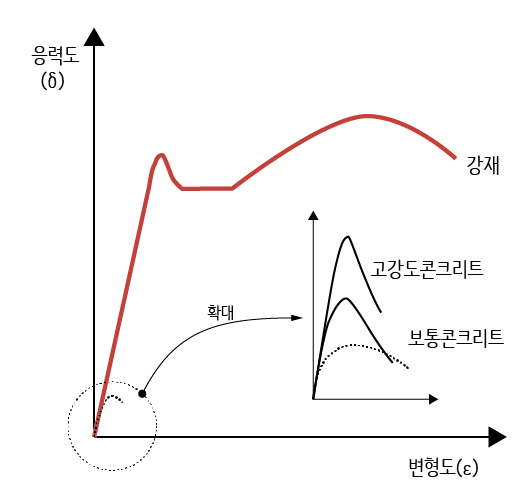

콘크리트는 주로 압축응력을 부담하고 강재는 인장응력을 주로 부담하기 때문에 서로 동일하게 비교하기는 어렵습니다. 콘크리트의 압축응력와 강재의 인장응력을 비교한다면 다음과 같습니다.



일단 강재는 콘크리트에 비해 강도가 월등히 높은 것을 알 수 있습니다. 철근 제품은 항복점 강도로 구분하는데 보통 400MPa 이상을 쓰고 700MPa까지 생산됩니다. 콘크리트는 압축강도가 보통 21, 24, 27MPa 정도인 제품을 쓰고 40Mpa을 넘으면 고강도 콘크리트로 분류합니다. 단순히 숫자만 비교해도 강재의 성능이 매우 높은 것을 알 수 있습니다.



■ 응력-변형도 곡선이란?

■ 응력-변형도 곡선으로 알 수 있는 것들



강도에 따른 콘크리트의 응력-변형도 곡선

콘크리트는 40Mpa을 넘으면 고강도 콘크리트로 분류하는데, 고강도 콘크리트는 몇 가지 면에서 보통 콘크리트와는 다른 특성을 보입니다.









일단 고강도 콘크리트가 되면 탄성계수가 커집니다. 위 그림에서 보면 응력-변형도 곡선의 기울기가 더 급해(가파라)지면서 조금 더 세워진 모양이 됩니다. 탄성계수가 높아지면 변형에 대한 저항성능이 높아지게 됩니다. 즉 같은 힘이 작용한다고 가정한다면 보통 콘크리트보다는 변형이 더 작아지게 됩니다.



또 고강도 콘크리트가 되면 취성적인 성질이 더 커지게 됩니다. 위 그래프에서 보면 최대의 응력점에 도달하고 나서 실선 구간의 길이가 더 짧아지는 것을 알 수 있습니다. 보통 콘크리트의 경우는 최대응력점을 지나고 나서 어느 정도 변형이 일어나지만, 고강도 콘크리트는 실선 구간이 짧아서 급격하게 파괴되는 것을 알 수 있습니다.



콘크리트의 탄성계수

콘크리트는 최대 응력의 대략 30%까지는 직선에 가까운 변형을 보이지만 나머지 구간은 곡선의 형태로 나타납니다.



■  콘크리트는 어떻게 파괴될까(콘크리트의 균열)?





그래서 응력-변형도 곡선의 직선의 기울기를 곧바로 구하기가 쉽지 않습니다. 따라서 응력-변형도 곡선의 1/3-1/4점을 직선으로 연결해서 구할 수 있는 직선의 기울기를 이용한다고 볼 수 있습니다(E1/3 또는 E1/4).



현재 구조설계기준에서는 다음 식을 적용해서 구하고 있습니다. 콘크리트의 단위질량 mc의 값이 1,450∼2,500kg/m³ 인 콘크리트의 탄성계수 계산식입니다.



  fcm : 콘크리트의 평균 압축강도
