커튼월의 지지

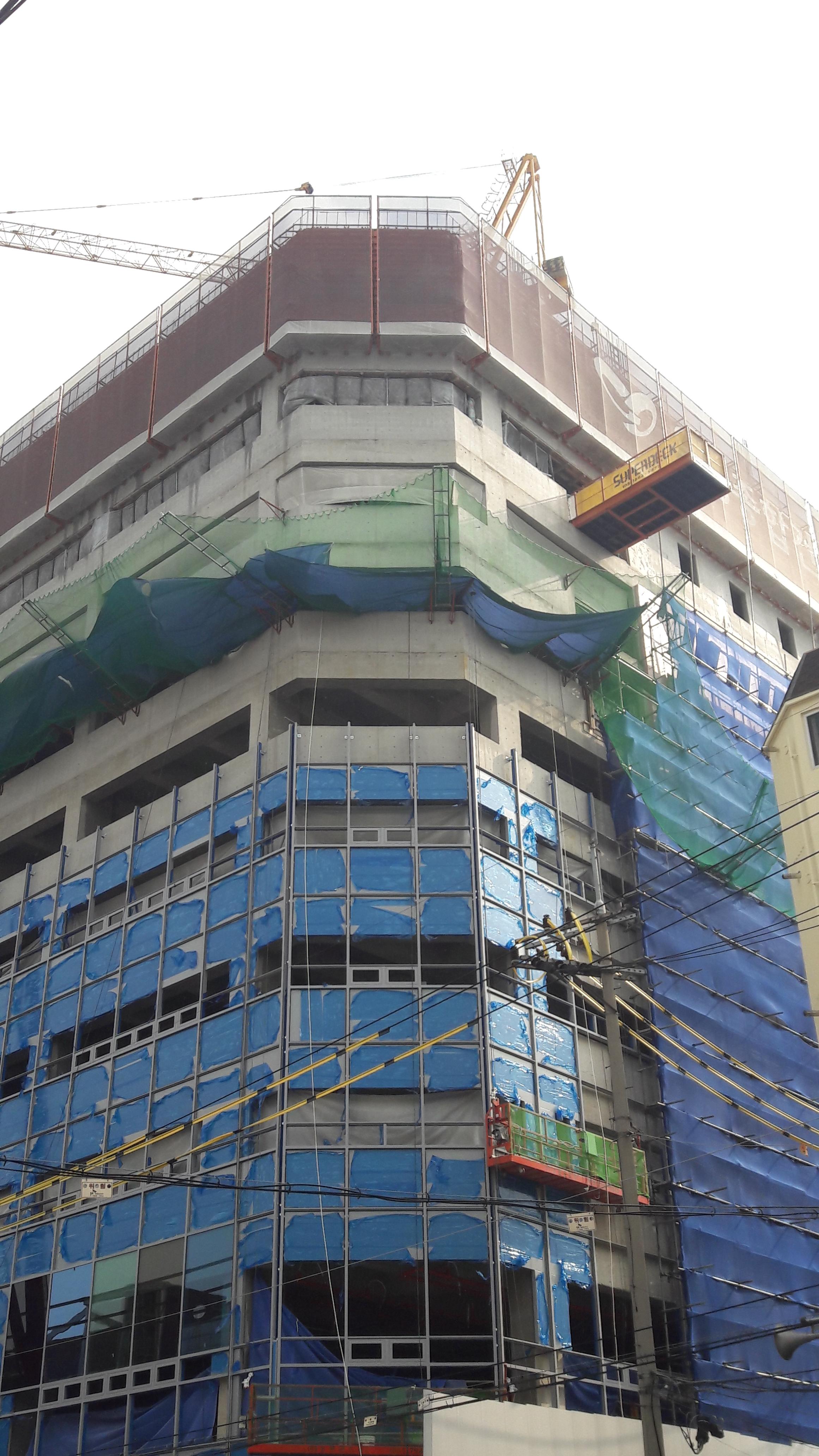

커튼월은 대부분 고층 건물에 사용되기 때문에 풍하중이 크게 작용하고 수평방향의 변위도 커서 일반 저층 건물보다 더 많은 기능이 필요합니다. 게다가 커튼월은 두께가 얇고 가벼운 재료로 되어 있어서 외벽에 필요한 성질을 모두 갖추어야 합니다. 또한 풍하중이 큰 고층건물에 주로 사용되기 때문에 구조적인 성능도 갖추어야 합니다.



■ 커튼월의 구조



■ 유리의 종류 2 - 단열 성능 강화



커튼월의 앵커 부분

슬래브에 설치하는 앵커 부분은 커튼월을 지지하는 기초에 해당합니다. 따라서 멀리언이 부담하는 풍하중이 슬래브에 전달될 수 있도록 충분한 강도가 있어야 합니다.





커튼월의 앵커 부분은 매입 철물(Embedment), 앵커 클립(Anchor clip), 고정 철물(Fastener) 등으로 구성됩니다. 매입 철물은 앵커 클립을 슬래브에 고정하기 위해 슬래브에 매설하는 것이며, 슬래브 콘크리트를 타설하기 전에 매입합니다. 앵커 클립은 멀리언과 슬래브를 연결하는 구조체로 앵글, 채널, 플레이트 등의 형태로 되어 있습니다. 고정 철물은 커튼월 앵커에서 각 부재들을 연결하는 볼트, 너트, 와셔, 스크류 등으로 구성됩니다.



고정 철물 설치 방식

슬래브에 설치하는 매입 철물은 슬래브 콘크리트를 타설하기 전에 커튼월 설치 위치에 맞추어 콘크리트 속에 매입하는 방식으로 설치됩니다. 매입 철물과 멀리언을 연결하는 고정 철물은 다양한 성능을 갖추어야 합니다. 우선 구조적으로 패널의 자중, 지진하중, 풍하중을 지지할 수 있어야 합니다. 또한 고층건물은 수직과 수평 방향으로 변형이 발생할 수 있고 온도 변화에 따라 신축을 반복하기 때문에 다양한 변형을 흡수할 수 있어야 합니다. 게다가 제작 오차나 시공 오차를 흡수할 수 있어야 합니다.





규모가 작은 건축물이라면 고정 방식(Fixed system)으로 가능하지만, 규모가 큰 건축물은 변형과 오차를 흡수할 수 있는 구조를 갖추어야 합니다.



커튼월은 주로 슬라이딩 방식(Sliding system)이나 회전 방식(Locking system)으로 고정됩니다.



슬라이딩 방식은 수평 방향으로 층간 변위가 발생할 때 수평 방향으로 패널이 이동하도록 만든 것입니다. 고정 철물은 한쪽을 고정해서 구조체와 같은 방향으로 움직이도록 하고 다른 한쪽은 수평 방향으로 자유롭게 이동할 수 있는 구조로 되어 있습니다. 슬라이딩 방식은 가로로 긴 패널에 유리합니다.



회전 방식은 구조체가 횡 방향으로 변형될 때 패널도 구조체와 같은 방향으로 회전하도록 한 것입니다. 하중을 지지하는 고정 철물에 매달린 패널이 상하로 움직일 수 있는 구조로 되어 있기 때문에 층간 변위가 발생하면 고정 철물을 축으로 패널이 회전합니다. 회전 방식은 세로로 긴 패널에 적합합니다.
